Панель Инструментов

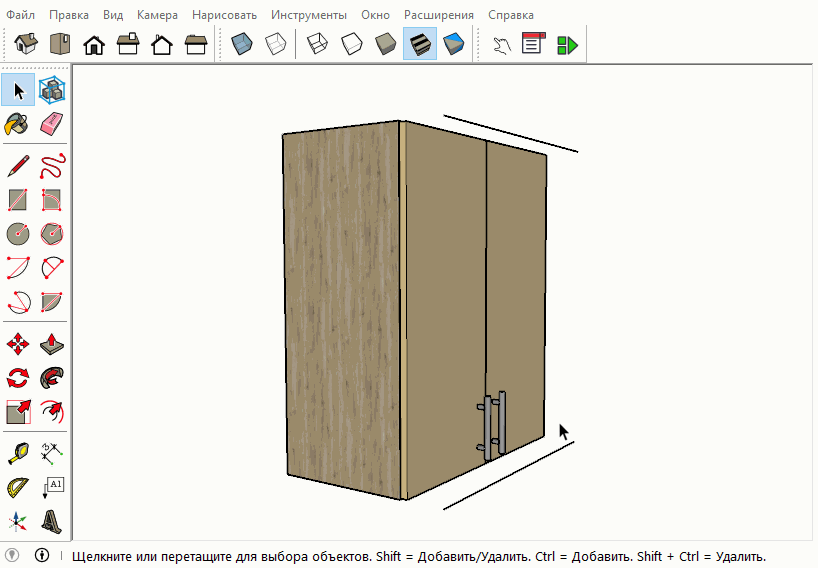

●| Инструменты в верхней панели | |
|---|---|
| Отображение сцены и настройки | |
| Инструмент | Действие |
| Вид | Смена изометрической проекции |
| Стили | Настройка отображения проекта |
| Динамический клик | Взаимодействие с компонентами |
| Параметры компонента | Настройка компонентов |
| Атрибуты компонента | Редактирование атрибутов |
 | |

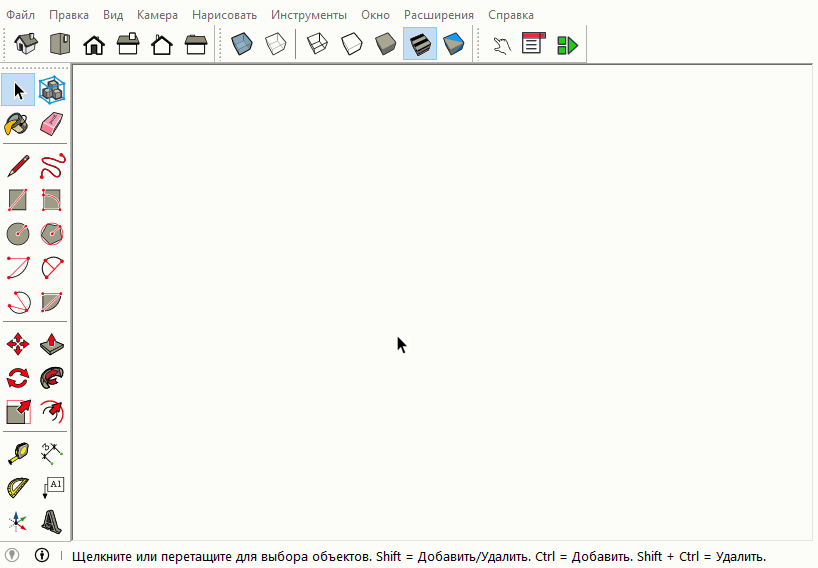

| Создание объектов | ||
|---|---|---|
| Рисуем плоскость и выдавливаем в сторону | ||
| Инструмент | Кнопка | Действие |
| Линия | L | Нарисовать линию |
| Прямоугольник | R | Нарисовать прямоугольник |
| Круг | C | Нарисовать круг |
| Дуга | A | Нарисовать дугу |
| Вдавить / Выдавить | P | Выдавливание плоскостей |
| Сдвиг | F | Смещение граней и рёбер |
| Выбрать | Пробел | Выделение объектов |
| Многоугольник | — | Нарисовать многоугольник |
| От руки | — | Свободное рисование |
| Контур | — | Создание контура |
 | ||

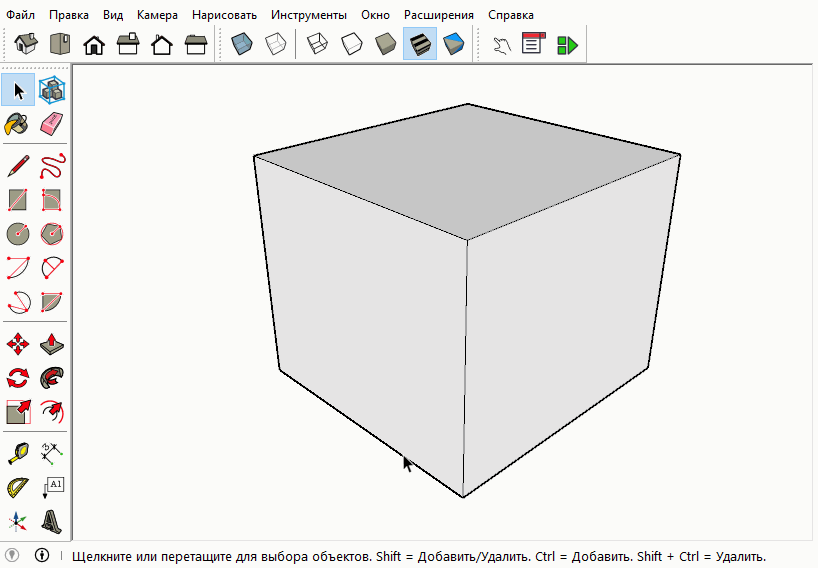

| Трансформация | ||
|---|---|---|
| Инструменты для редактирования модели | ||
| Инструмент | Кнопка | Действие |
| Переместить | M | Перемещение и вращение |
| Масштаб | S | Изменение размера объекта |
| Повернуть | Q | Вращение объекта |
| Растянуть | — | Растяжение геометрии |
| Следуй за мной | — | Выдавливание по траектории |
 | ||

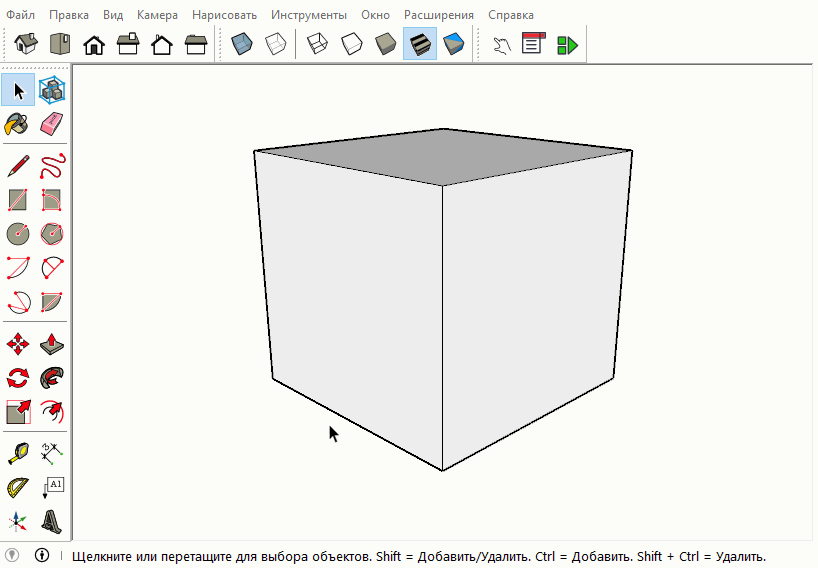

| Разметка | ||
|---|---|---|
| Указывайте размеры и подписи на модели | ||
| Инструмент | Кнопка | Действие |
| Рулетка | T | Создание направляющих |
| Размер | — | Размер между точками |
| Текст | — | Текстовые подписи |
| Угловой размер | — | Размер угла между линиями |
| 3D текст | — | Текстовые элементы |
| Осевые линии | — | Построение направляющих |
 | ||

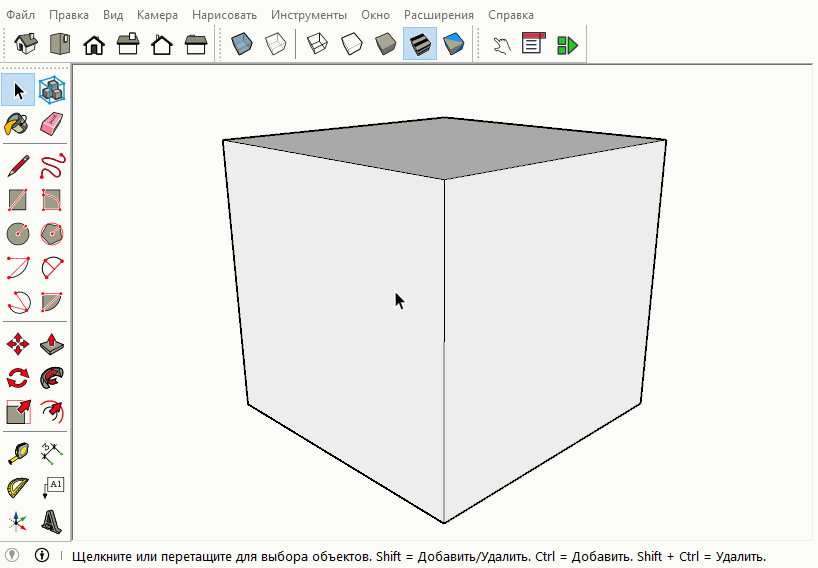

Вдавить / Выдавить — основной инструмент для работы с геометрией. С его помощью создаются объёмы, вырезы и углубления в модели
