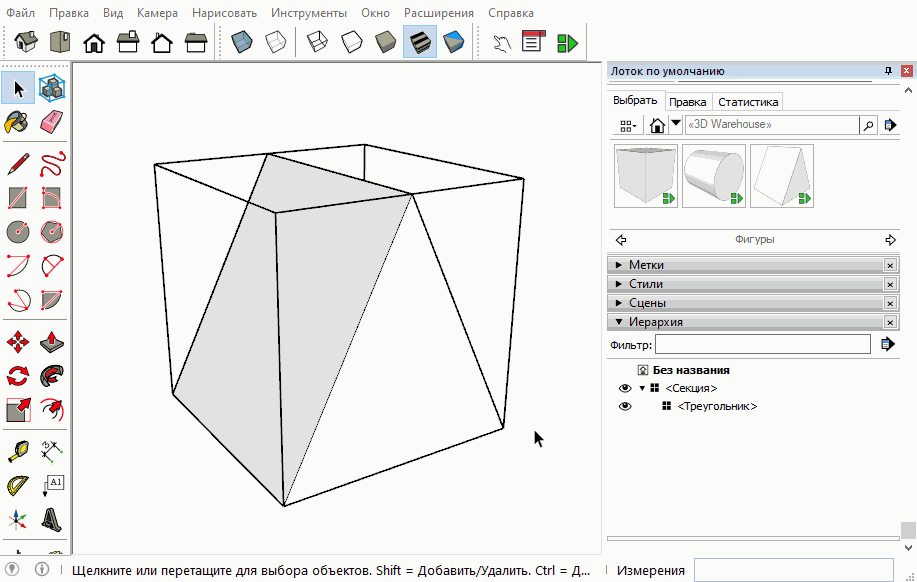

Базовая функция SketchUp - даёт возможность заменять один компонент на другой
Заменяемый компонент - является дочерним по уровню вложенности в иерархии , он наследует атрибуты и настройки родительского компонента
- Родительский компонент - обычно он участвует в вычислительных процессах своего размера и позиционирования на системе координат
- Дочерний компонент - повторяет внешний вид , размер , позицию , материал и дополнительные атрибуты родительского компонента
То есть для динамической замены понадобится найти соответствующий дочерний компонент и заменить один компонент на другой
Все компоненты библиотеки которые поддерживают замену - обозначены соответствующей отметкой в параметрах

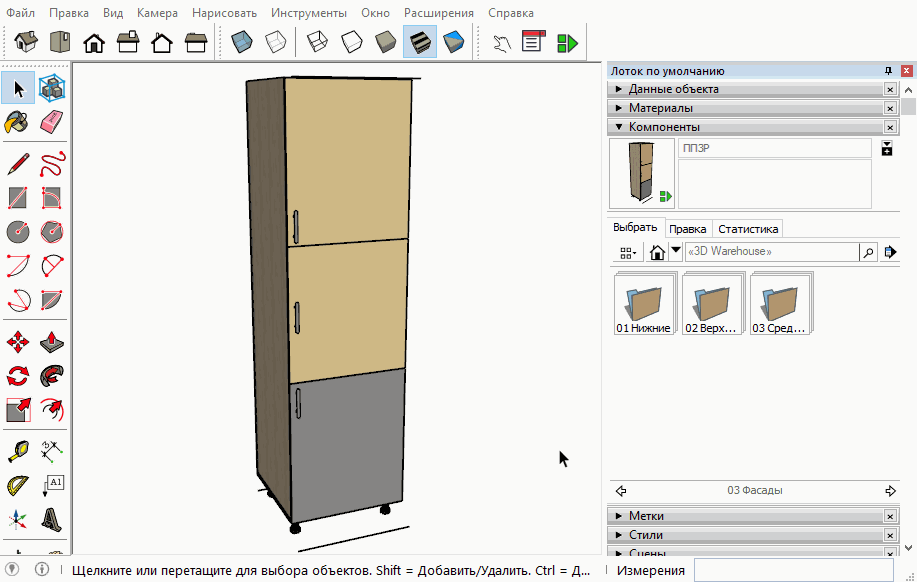

Динамическая замена шаблона с фасадами
Набор динамических компонентов с базовыми вариантами расположения фасадов , шаблоны разделены на три вида (верхний , нижний , средний)
Верхние - Замена фасадов в верхней секции
Средние - Замена фасадов в средней секции
Нижние - Замена фасадов в нижней секции
Средние - Замена фасадов в средней секции
Нижние - Замена фасадов в нижней секции
Для динамической замены - необходимо войти во внутрь компонента двойным кликом мыши , выбрать модуль с фасадами , выполнить замену
Шаблоны с фасадами располагаются в папке uKitchen / Фасады

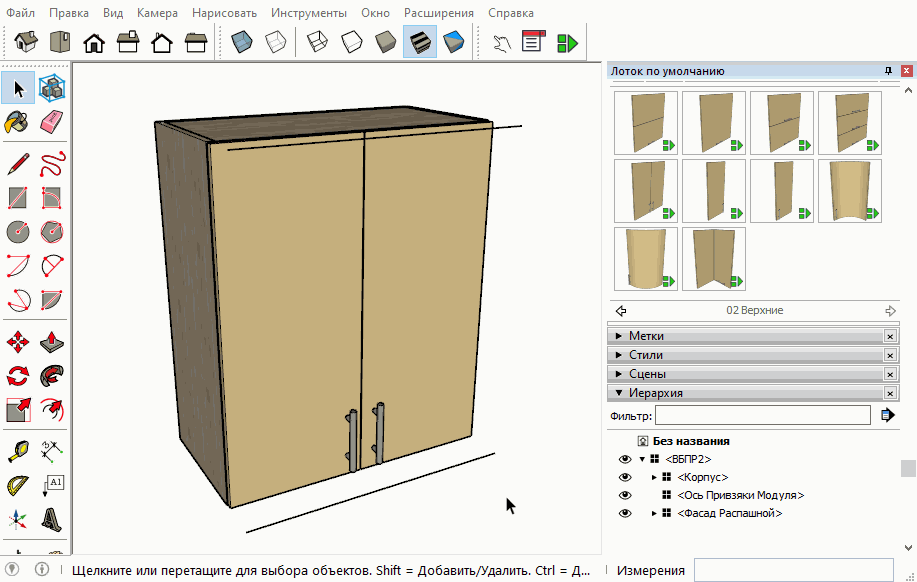

Динамическая замена фасада
В библиотеке найдёте взаимозаменяемые варианты динамических фасадов с уникальными настройками
Для динамической замены - необходимо найти дочерний компонент фасада который обозначен специальной отметкой - ну и выполнить замену
Сам фасад расположен достаточно глубоко в иерархии компонента , самый быстрый способ найти его - кликать по фасаду до тех пор пока мебельная ручка не отделится от фасада , это значит , что следующий компонент будет наш
Фасады располагаются в папке uFasad

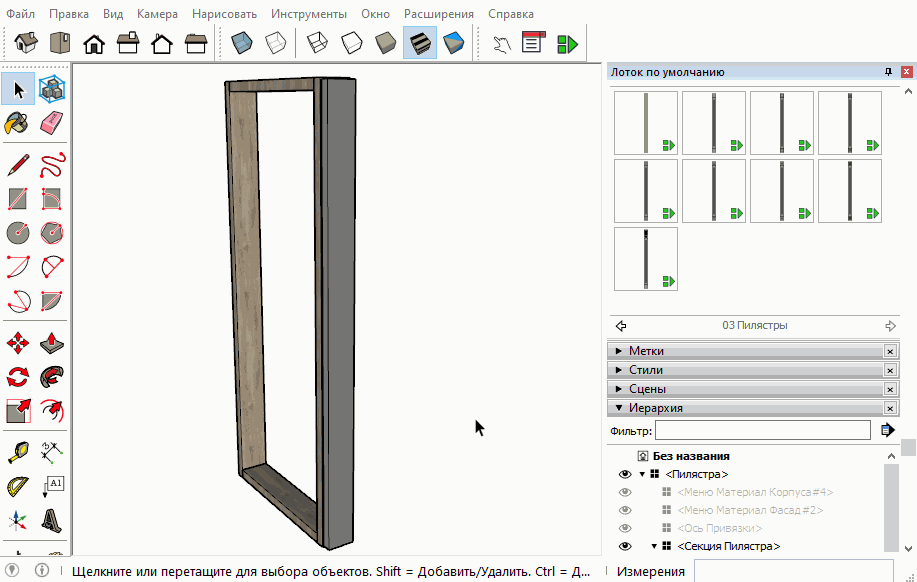

Динамическая замена пилястр
Набор динамических декоративных панелей - для горячей замены , подходит для замены фасада и соответственно для замены пилястры
Для динамической замены - необходимо войти во внутрь компонента по иерархии , затем найти компонент с пилястрой и выполнить замену
Пилястры располагаются в папке uFasad

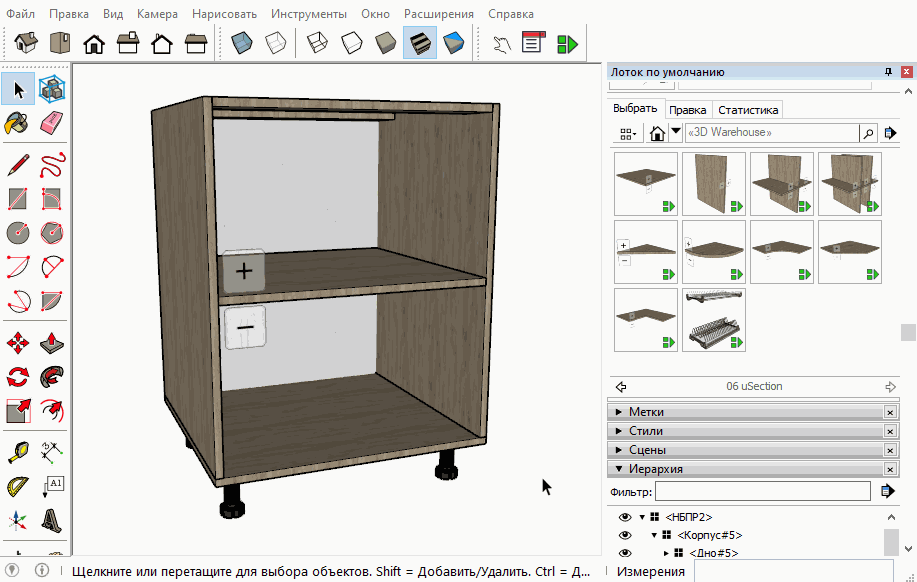

Динамическая замена внутренней секции
Набор динамических секций для горячей замены внутреннего наполнения модуля
{$te}
Секции располагаются в папке uSection

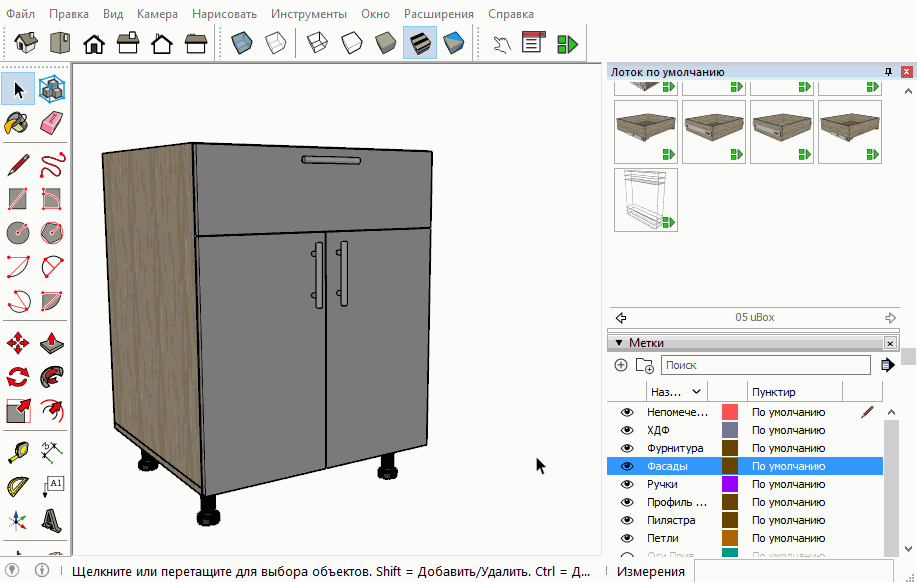

Динамическая замена выдвижных ящиков
Ящики располагаются в папке uBox
